Integration von IoT-Sensordaten

IoT – Internet of Things – bedeutet, dass Geräte Daten erfassen, welche per Funktechnologien in ein Datensystem übertragen werden. Wo einstmals Mitarbeiter aufwändig Daten an Ort und Stelle messen und oft per Handeingabe verarbeiten mussten, unterstützt die IoT-Technologie heute bei der Prozessautomatisierung.

Bei Netwake GmbH werden unterschiedliche kabellose Sensoren eingesetzt, deren gesendete Daten in das NetwakeVision-System einfließen. Temperaturen, Luftfeuchte, Rauigkeiten sowie Füll- und Pegelstände können somit ganz einfach überwacht werden.

Wir sind für Sie da, wenn es um Ihre individuelle Anwendung geht und beraten Sie gerne.

Unsere Innovation: das Sensorsystem ATS für Fahrbahntemperaturen

Die Messung von Fahrbahntemperaturen mittels Sensoren brachte bislang einige Herausforderungen mit sich. Wir von Netwake haben daran getüftelt und präsentieren Ihnen nun eine sorgenfreie Lösung mit innovativen Features – das Sensorsystem ATS. Bei der Autobahnplus Service GmbH werden bereits in Kürze zahlreiche ATS-Sensoren direkt in der Autobahn A8 verbaut, um verlässliche Temperaturdaten für den Winterdienst zu erhalten.

Mit dem robusten Sensorsystem ATS sind extreme Witterungsbedingungen wie UV-Strahlung, Wasser und Frost kein Problem. Auch mechanische Belastungen durch Fahrzeugverkehr und thermoplastische Verformungen des Asphalts können dem Sensor und dessen Funktionsweise nichts anhaben. Aufgrund der Bauweise ist der Sensor sogar wartungsfrei.

ATS bietet eine energieautarke Versorgung durch Energy Harvesting – auch an sonnenarmen Tagen. Der ATS funktioniert mindestens 1,5 Jahre ohne Sonnenlicht.

Wie funktioniert das Sensorsystem? Der im Durchmesser nur 25 mm kleine ATS wird in ein entsprechend kleines Bohrloch versenkt und mit Epoxidharz versiegelt. Die Montagedauer beträgt etwa 15 Minuten, die Aushärtungszeit etwa drei Stunden. Im Betrieb misst der Sensor alle 30 Minuten die Temperaturen in 11 und 36 mm Tiefe. Die Messdaten werden an ein IoT-Gateway am Straßenrand gesendet. Vor dort aus erfolgt ein Hochladen der Daten ins Internet und ins NetwakeVision-Portal, um Sie dort bei Ihrer Planungsarbeit zu unterstützen.

Unsere gesamten Möglichkeiten für Sie

Füll- und Pegelstände

Einsatzorte: Behälter mit Wasser, Salz / Sole, Pellets o.ä. sowie natürliche Wasseroberflächen
Sensor: z.B. Dragino Ultraschallsensor
Messdaten: Distanz zwischen Oberfläche und Sensor
Anbringung: mit einer Halterung oberhalb der zu messenden Oberfläche
Datenübertragung in das NetwakeVision-System: vollkommen kabellos via NarrowBand IoT, einem energiesparsamen Schmalbandnetz mit guter Abdeckung
Datenansicht: in Tablet, Smartphone oder PC
Alarm: bei Überschreitung von Schwellenwerten per E-Mail möglich
Resultate: geringer Instandhaltungsaufwand, automatisierte Messung und Übertragung in Echtzeit
Vorteil: weniger Personalaufwand

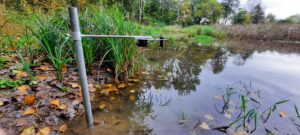

Bild: Wasserstandsmessung mit Ultraschallsensor

Lufttemperatur und -feuchtigkeit

Einsatzorte: in direkter Straßennähe
Sensor: z.B. Dragino Temperatursensor, Dragino Luftfeuchtigkeitssensor
Messdaten: Lufttemperatur und Luftfeuchtigkeit
Anbringung: Halterung mit Schraubbefestigung
Datenübertragung in das NetwakeVision System: vollkommen kabellos via NarrowBand IoT, einem energiesparsamen Schmalbandnetz mit guter Abdeckung
Datenansicht: in Tablet, Smartphone oder PC
Alarm: bei Überschreitung von Schwellenwerten per E-Mail möglich
Resultate: geringer Instandhaltungsaufwand, automatisierte Messung und Übertragung in Echtzeit
Vorteil: weniger Personalaufwand

Temperaturen von Straßen

Einsatzorte: Fahrbahnen, Bauwerke (z.B. Brücken), Flughäfen
Sensor: Sensorsystem ATS
Messdaten: Temperatur der Straßenoberfläche, messbar in zwei Tiefenstufen
Anbringung: Versenkung in der Asphaltschicht an den Problem-Hotspots des Winterdienstes. Dazu ist lediglich ein Bohrloch nötig. Installierungsdauer: maximal 15 Minuten
Datenübertragung in das NetwakeVision-System: vollkommen kabellos
Datenansicht: in Tablet, Smartphone oder PC
Alarm: bei Schwellenwerten per E-Mail oder per systeminternen Alarmfunktionen
Resultate: kostengünstiges, energieautarkes System (Energy Harvesting), lange Haltbarkeit, automatisierte Messung und Übertragung in Echtzeit
Vorteile: bedarfsoptimierte Messung der Fahrbahntemperatur, ressourcenschonender Einsatz von Streusalz / Umwelt / Personal im Winterdienst

Download Technisches Datenblatt

Rauigkeit, Mikrowetter und Straßenglätte

Sensor: Fahrzeugsensoren der VW-Flotte (NIRA Dynamics)
Messdaten: Rauigkeiten in der Fahrbahnoberfläche (z.B. Schlaglöcher), Umgebungstemperatur des Fahrzeugs, Niederschlag, Straßenglätte
Anbringung: in allen Fahrzeugen der VW-Flotte seit 2021 serienmäßig verbaut
Datenübertragung in das NetwakeVision System: via Mobilfunknetz
Datenansicht: auf digitalen Karten in Tablet, Smartphone oder PC
Resultate: hohe Validität durch Vielzahl fahrender Autos, automatisierte Messung und Übertragung in Echtzeit
Vorteile: vorausschauende Planung des Winterdienstes möglich, bedarfsgerechterer Einsatz von Streusalz / Sole
